두께 2000um KPG-375 glass 기판

    • sunmok2010
      Subscriber

      안녕하세요.

      저는 현재 KPG375 glass를 기판으로 구조를 모델링해서 시뮬레이션을 돌려보고 있습니다.
      설정은 아래와 같습니다.

      source shape: plane wave
      amplitude: 434.166V/m=50mW/cm^2
      wavelength start(um)=0.27
      wavelength end(um)=0.28
      mesh size=0.05um
      source location(z)=-1990um
      KPG375 glass 기판영역=2x10^(-3)m
      KPG375 glass 상부 표면 z=0m

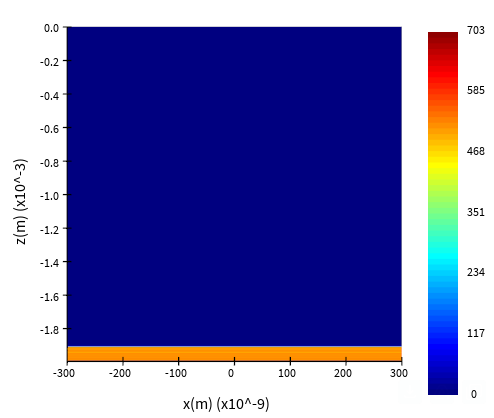

      근데 문제는 KPG375 glass 기판의 두께를 2000um할때 상부 표면에 빛의 분포가 아래처럼 0으로 나타납니다

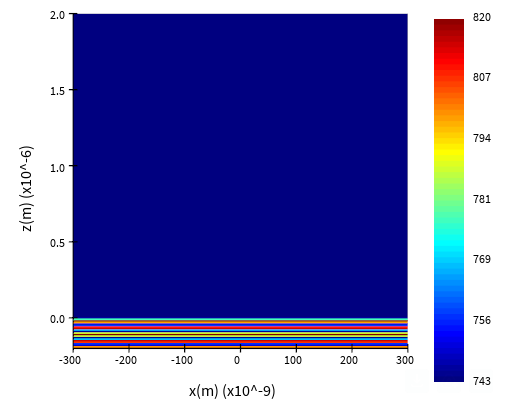

      현재  KPG375 glass 기판의 두께를 1um로 설정하고 돌려야 상부 표면에 빛의 분포가 아래처럼 나타납니다.

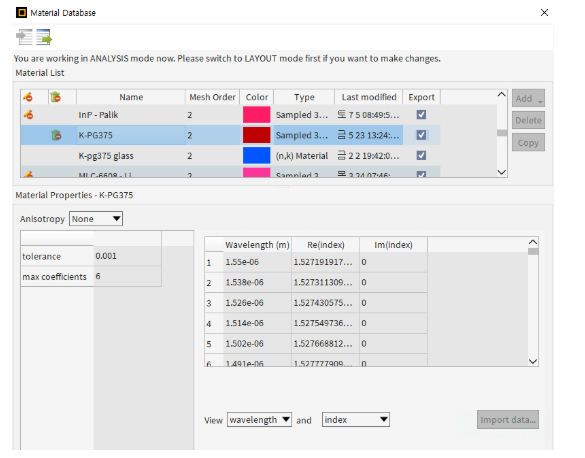

      KPG375 glass material 설정은 아래와 같습니다.
      KPG375 glass 경우 사양서상 280 nm 파장대해 3mm 두께 대해 23% 광투과율을 보인다고 합니다, 근데 여기선 2mm 두께이고 270~280 nm plane wave로 설정했는데 상부 표면에 빛의 분포가 나타나 질 않습니다. 또한 설정시 흡수계수가 모든 파장에 대해 0인데 투과과 안되는 것은 이론상 맞아떨어지지 않는다고 생각합니다.

      어떻게해야  2mm 두께 KPG375 glass를 270~280 nm plane wave가 투과하도록 설정할 수 있을지 자문을 구합니다.

      시간있으실 때 답변주시면 감사하겠습니다,

      감사합니다.

    • Dong Sub Shin
      Ansys Employee

      안녕하세요, mm 단위의 구조물은 lumerical 통해서 얻기 어렵습니다. 그렇기 때문에 Ansys의 Speos나 Zemax를 사용하는 것을 권장 드립니다.

      감사합니다.
