您好，我在官方案例的基础上，将圆柱形超构单元改为矩形超构单元，想探究矩形超构单元的长（a）和宽（b）两个参数对出射光相位和透射率的影响，对a和b进行参数扫描后，参照官方案例用script提取相位，官方案例网址：https://optics.ansys.com/hc/en-us/articles/360042097313

（1）请问我设置的script是正确的吗，得到的结果是准确的吗？

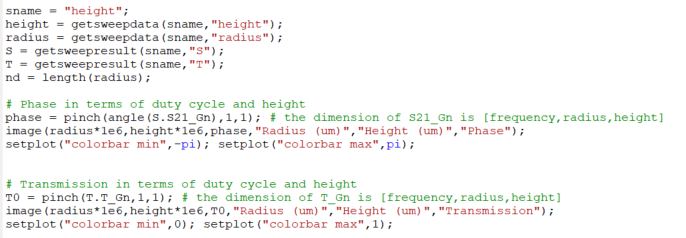

官方案例的script:

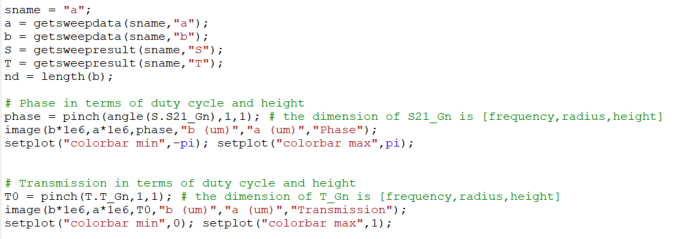

我的script：

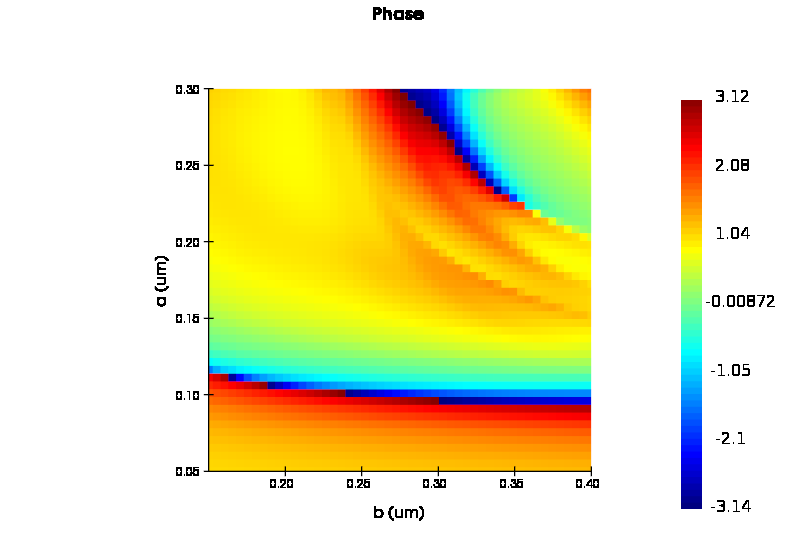

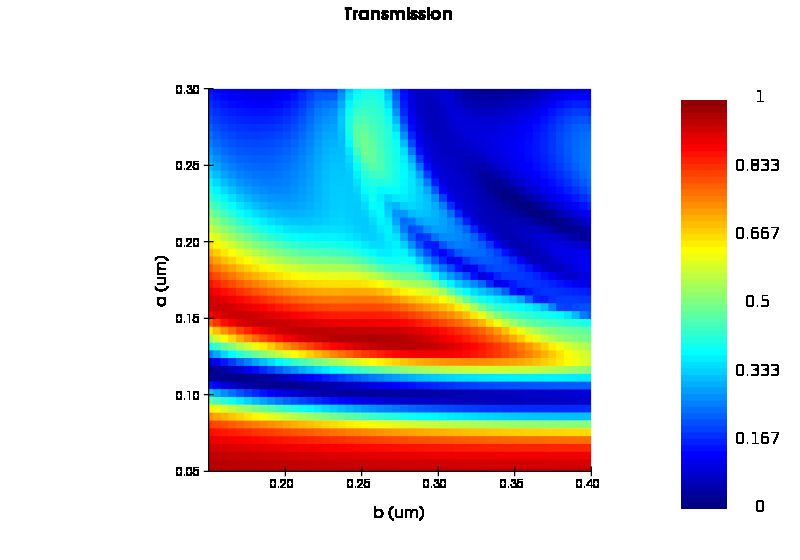

得到的相位和透射率图像为：

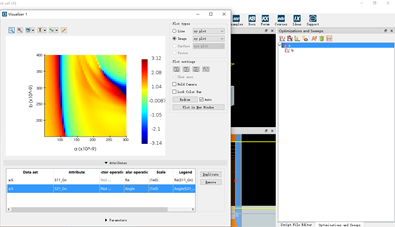

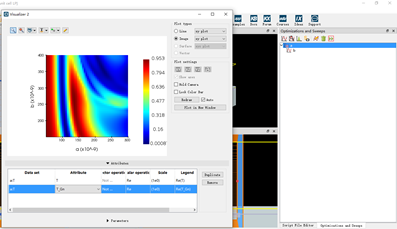

（2）为什么利用Visualizer中的angle和Re分别查看相位和透射率时，与利用上述script得到的结果相差较大？

（3）假如（1）中的script是正确的，目前可以获得图像，请问如何获得每个尺寸相位和透射率的具体数值呢？

[Guilin Sun]

以后请用不同发题目发新帖。

你是单波长仿真吗？

结果是Dataset， 你需要了解矩阵中对应的参数。每个尺寸对应结果矩阵中的一个点，你应该能找出来。简单方法是两个扫描点数不等，提取结果看矩阵维数，你就知道哪个参数对应哪个维数了。

[2020100172]

感谢您的回复，题目问题下次我会注意！

（1）我是单波长仿真，参照您的方法，设置a参数扫描的点数为2，b参数扫描的点数为4，利用下列script查看矩阵维数

根据结果，认为S21_Gn和T_Gn的维度均为[frequency,b,a]，所以利用下列script提取相位，请问这样设置是否是正确的？

（2）有一个新的疑问，官方案例nd = length(radius)是获得半径扫描点数，为什么只获得半径扫描的点数呢？是因为两个参数设置的点数相同吗？假如两个参数扫描的点数不同的话，需要再添加什么script吗？

[Guilin Sun]

显然是Visualizer的横竖坐标与脚本作图的相反。你可以用transpose https://optics.ansys.com/hc/en-us/articles/360034925973-transpose 修改

为什么只获得半径扫描的点数呢？

你可以得到半径啊，取点数可能是用作循环等。需要的就取。

建议你提取所有参数，用 getsweepresult，所有扫描参数都有了，参见 https://optics.ansys.com/hc/en-us/articles/360034409814-getsweepresult-Script-command

记住，新问题新帖子，每个帖子的题目要到位，描述清楚。



[2020100172]

感谢您的回复！

假如我不用Visualizer，直接用脚本作图是不是就不用transpose修改了，还有一个问题，目前可以获得图像，请问如何获得每个尺寸相位和透射率的具体数值呢？

[Guilin Sun]

当你清楚结果矩阵每一维代表哪个参数的结果就好办了。

获得每个尺寸相位和透射率的具体数值，你需要在扫描件提取。你知道 21_Gn和T_Gn的维度均为[frequency,b,a]，假设data(1:nf,1:nb,1:na),那么第一维对应的就是频率。指定b,a后，data(1:nf,m,n)就是频率的函数，需要用pinch 将矩阵化维一维，参见

Ansys Insight: 几个简单实用的脚本Script命令：用于结果分析
