[tlyeer]

老师你好！我在FDTD中用网格覆盖一维光子晶体时候，选择了两种覆盖方法，第一种是网格覆盖整个波导结构；第二种方法是将圆孔的名字都命名为1，然后mesh选择基于结构1，这两个中方法仿真出的结果存在较大的差异，哪一种方法是正确的呢？

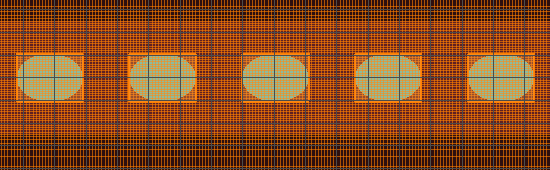

上两图方式一：基于整个光子晶体结构，XY覆盖

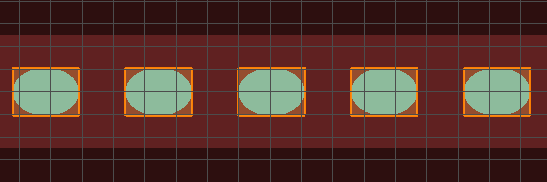

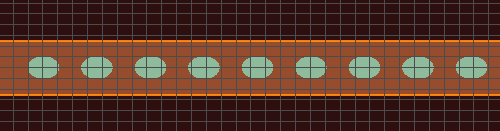

上两图方式二：仅基于圆孔，XY覆盖



[Guilin Sun]

两种都可以，但是显然你用的细网格比背景网格细很多，所以网格覆盖整个波导结构使得整个结构都用了细网格。但是细网格不要延申到水平方向两端，要在PML之前一小段距离用背景网格，这样PML层数一定情况下厚度大，能很好的抑制反射。
