節点の座標と応力テンソルの結果出力について

[Kosuke.A.Saito]

静的構造解析を行った際、解析結果から節点の座標(x, y, z)と応力テンソル(x, y, z, xy, yz, xz)をtxtファイルで出力する方法を教えてください。

[Koji Morikawa]

変形後の節点の座標とテンソルの出力ですが、以下となります。

１．変形後の座標

変形後の座標はユーザ定義結果のloc_defを使用する事で出力可能です。X,Y,Zそれぞれで個別に出力が必要になる点をご注意ください。

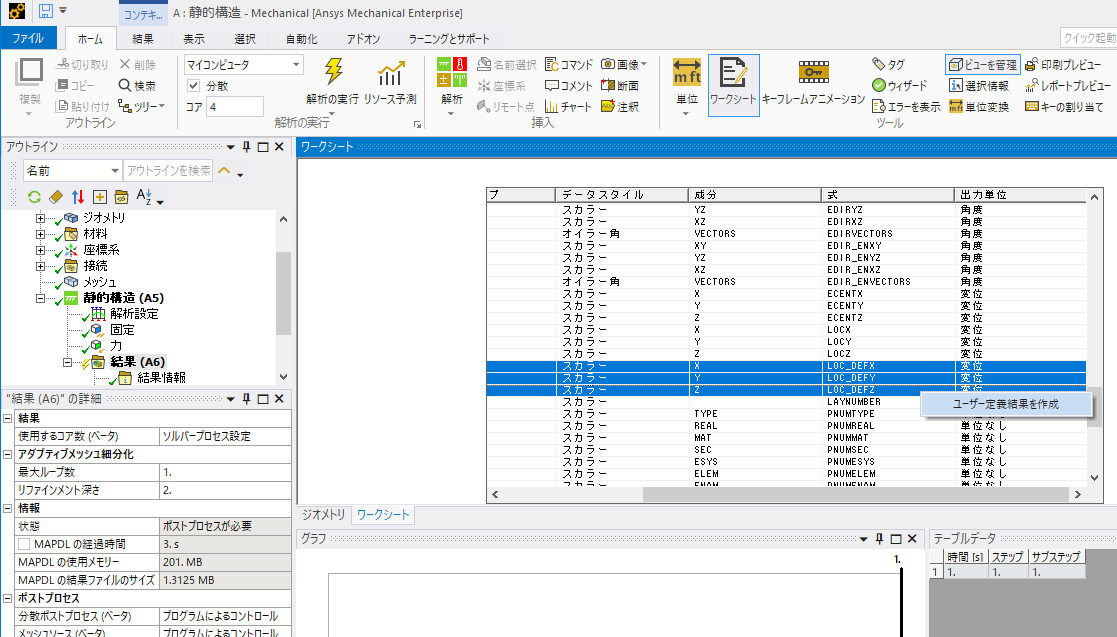

１．アウトラインの結果を選択した状態で、ツールバーにあるワークシートを選択

２．一覧からloc_defのX,Y,Zを選択して右クリック＞ユーザ定義結果を作成

３．作成した結果をエクスポートでファイルに出力



２．応力テンソル

応力テンソルの出力はオプションの変更が必要です。

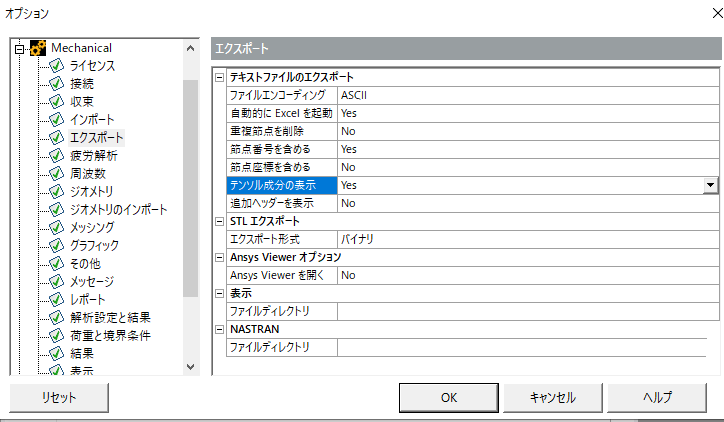

１．Mechanicalオプションを起動し、エクスポートの項目のテンソル成分の表示をYESに設定

２．主ベクトルを結果に追加し、エクスポートからテキスト出力する事でテンソル成分の出力される

上記方法をお試しください。

[Kosuke.A.Saito]

解決いたしました。

回答ありがとうございました。
