HFSS仿真PCB电路板加lumped port问题

    • jiaochen
      Subscriber

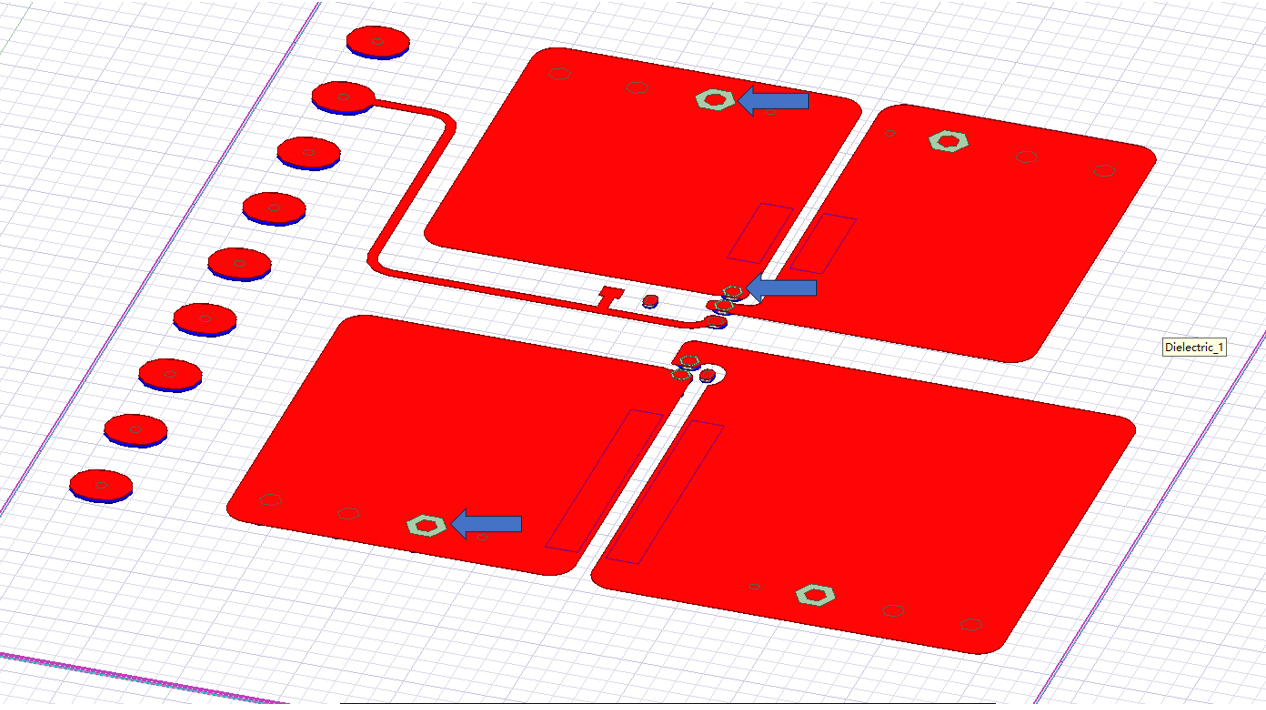

      您好,我目前在仿真一个简单的PCB电路板,想在HFSS中建立端口提取参数,然后在designer中进行场路联合仿真,我的电路板是一个非常简单的板子,如下图所示:箭头所指的位置,是红色六边形焊球,在焊球外侧是青色六边形端口,我想在这个六边形上加lumped port,但是lumped port需要两个参考面,我需要如何给这几个端口加参考面呢,因为本身我的PCB是没有参考面的,直接像第二张图这样加入一个定义为perfect E的平面是否可以

    • Yang Zhao
      Ansys Employee

      Hi Chenjiao,

      您目前这样的做法在HFSS中是能正常运行仿真的,只是PEC的尺寸、形状和高度等差异都会影响仿真结果,我们需要根据实际测试或实际工况来定义,或者引入机箱当作回路。

      一般这种没有参考层的PCB大都用于传输低速信号,或许使用3D Extractor(Q3D)来提取RLGC用于电路仿真更为合适。

      以上建议请作为参考,并结合实际情况来设置。

      Regards,

      Yang
