封装结构利用Q3D提取RLGC参数时，如何批量添加Source/sink？

[Xiangyue Zhang]

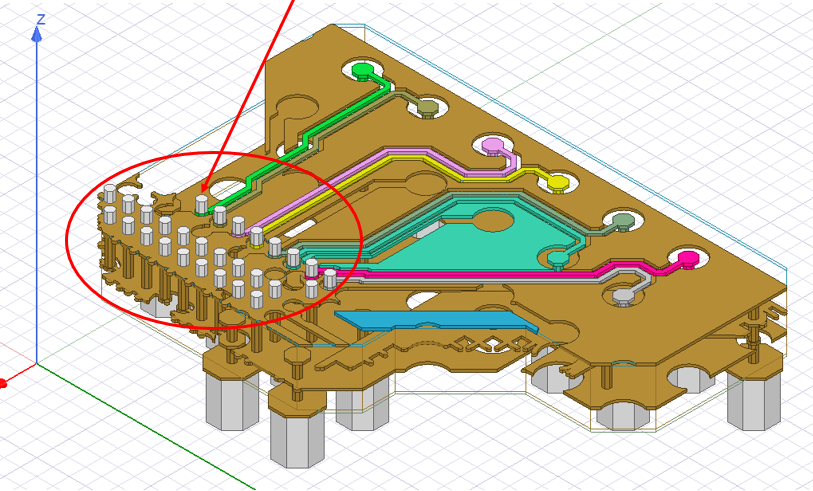

如下图所示，需要在PKG的Bump上表面批量添加source。

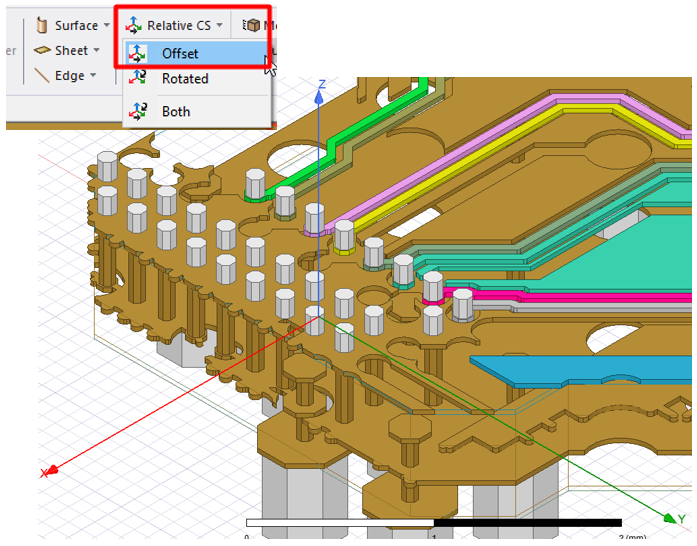

1. 首先在Bump上表面任意位置创建一个相对坐标系。

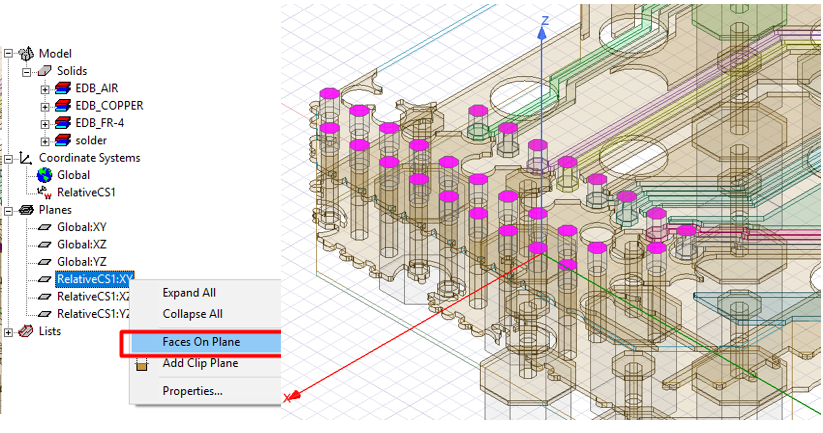

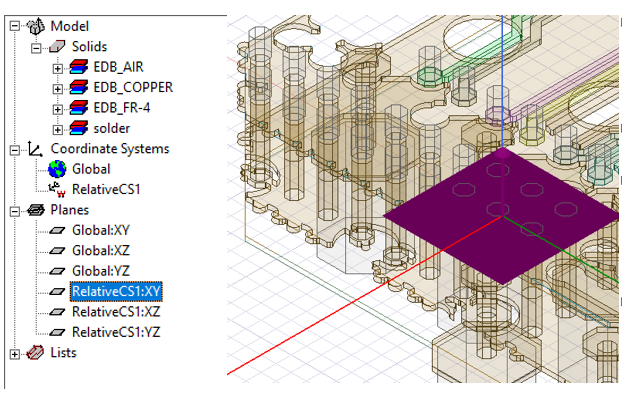

2. 选择Planes下的相对坐标系的XY面>> 右键 >> Faces On Plane，则bump的所有上表面都被选择出来了。

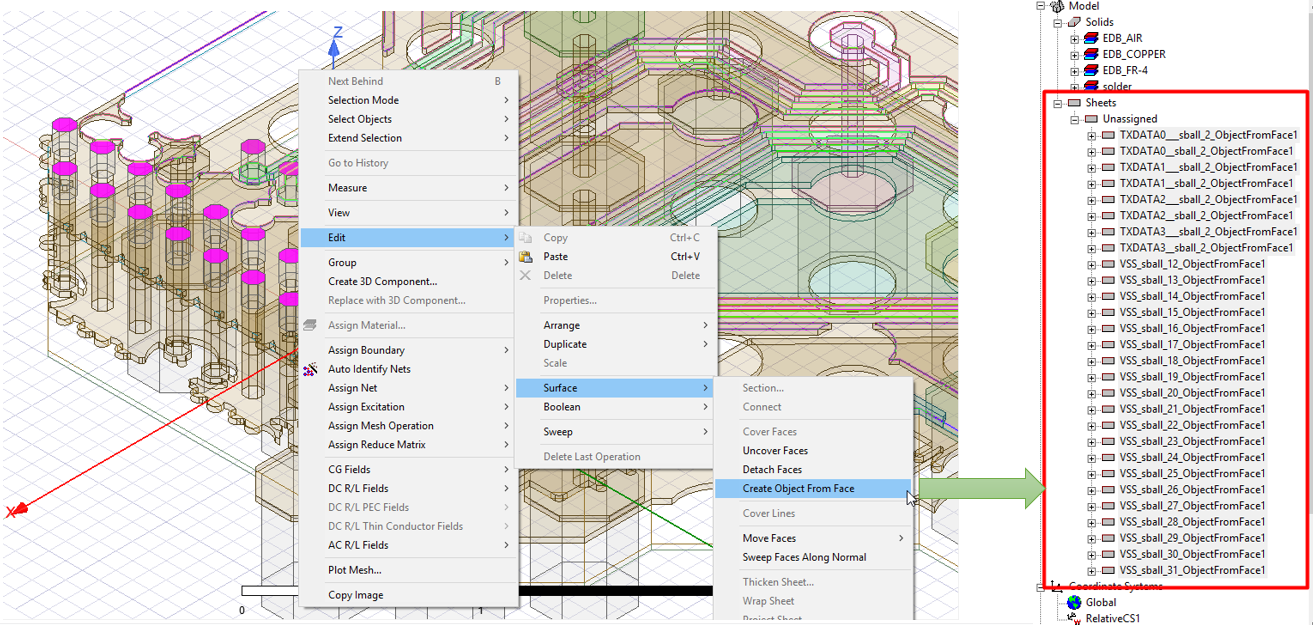

3. 在工作区域单机鼠标右键>> Edit>> Surface>> Create Object from face，可以看到在model列表下创建相应的bump端面。

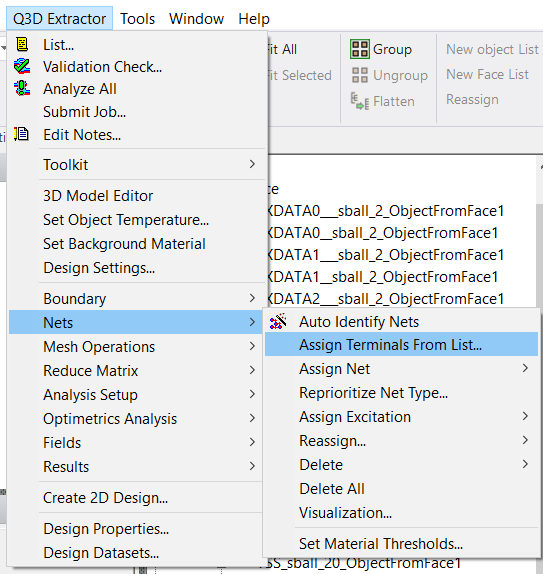

4. 点击Q3D Extractor>> Nets >> Assign Terminals From List，打开source/sink的编辑界面。

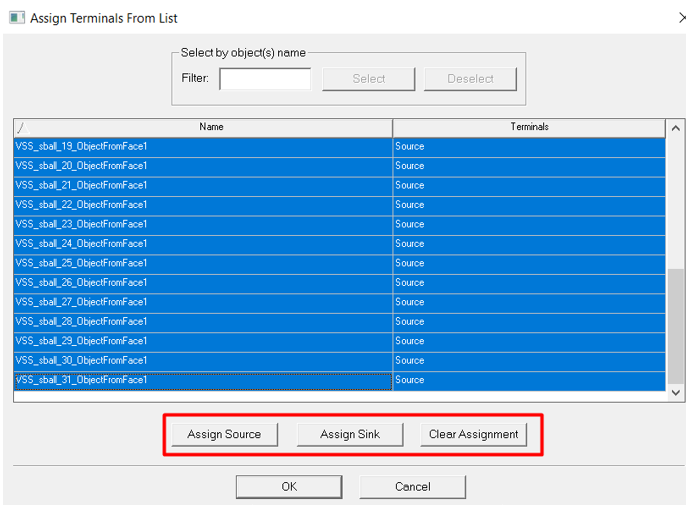

5. 在Assign terminals from list的界面下，按住shift键，框选之后，点击Assign source/Sink 即可完成source/sink的批量添加工作。
