FDTD建立悬链孔结构

- February 14, 2023 at 11:04 am

  gaoshanhu1997
  Subscriber

  请问怎么通过FDTD建立悬链孔单元结构，如下图结构

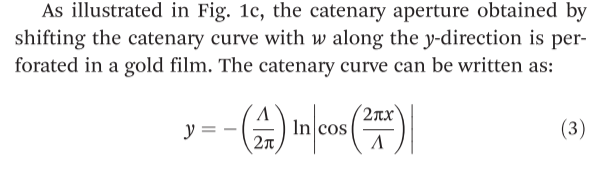

  结构由两条悬链线围成的，悬链线符合以下公式
- February 14, 2023 at 11:25 pm

  Guilin Sun
  Ansys Employee

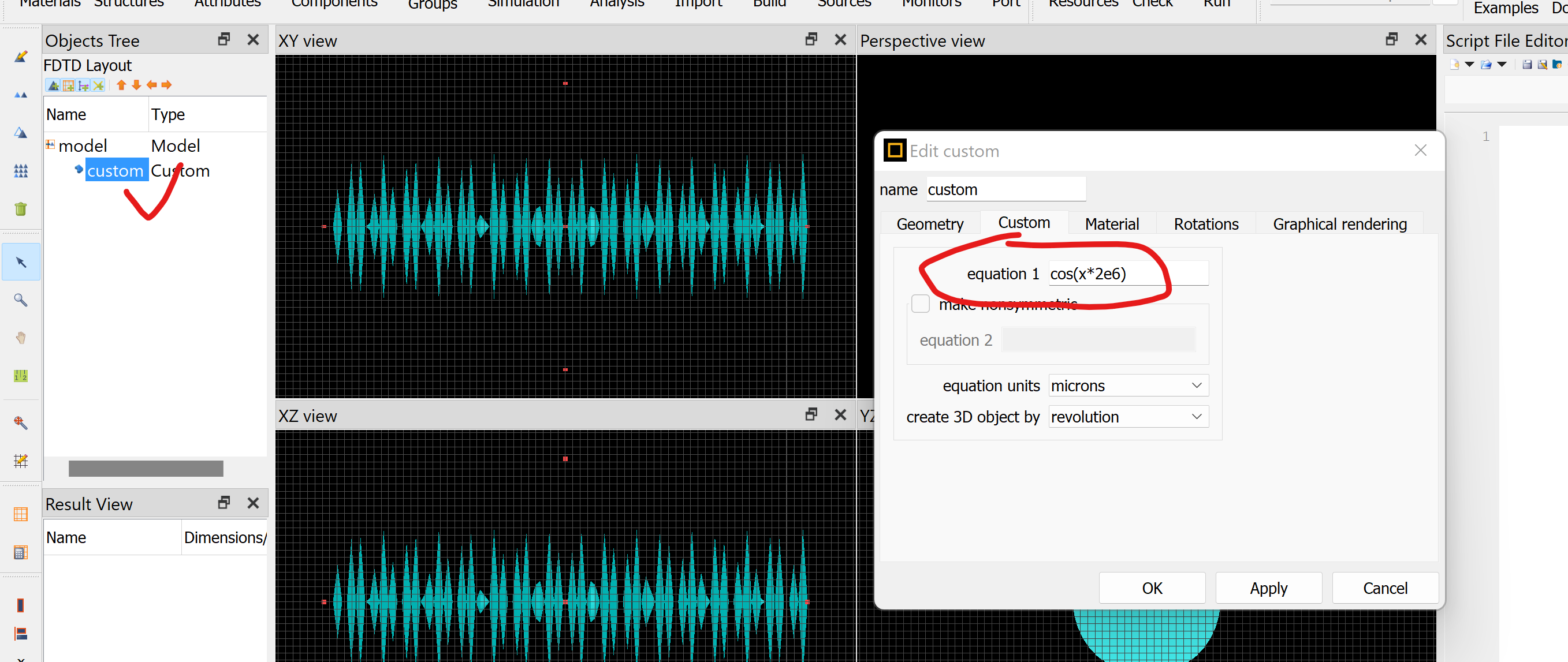

  这个可能比较棘手。你可以试Custom：

  但是对数里面不能出现0。
  你也可以考虑将结构做成二值函数： Binary spatial data - Simulation object

  也可能还有其它办法，需要先试一下这两个方法。
- February 16, 2023 at 5:05 am

  gaoshanhu1997
  Subscriber

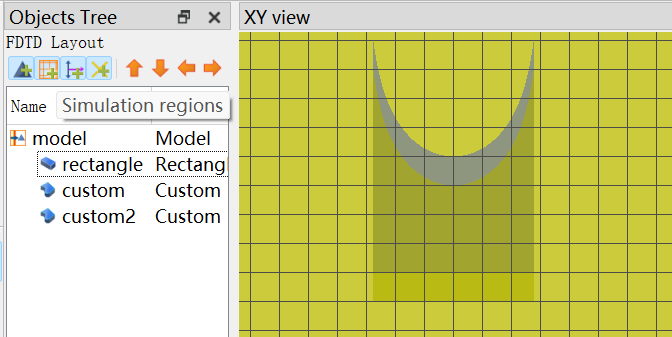

  感谢你的建议，我通过建立两个custom沿着y周坐标移动其中一个构成悬链，但是会有重复区域叠加选取同一Au材料，不知道可不可行，如下图
  - February 16, 2023 at 5:10 am

    gaoshanhu1997
    Subscriber

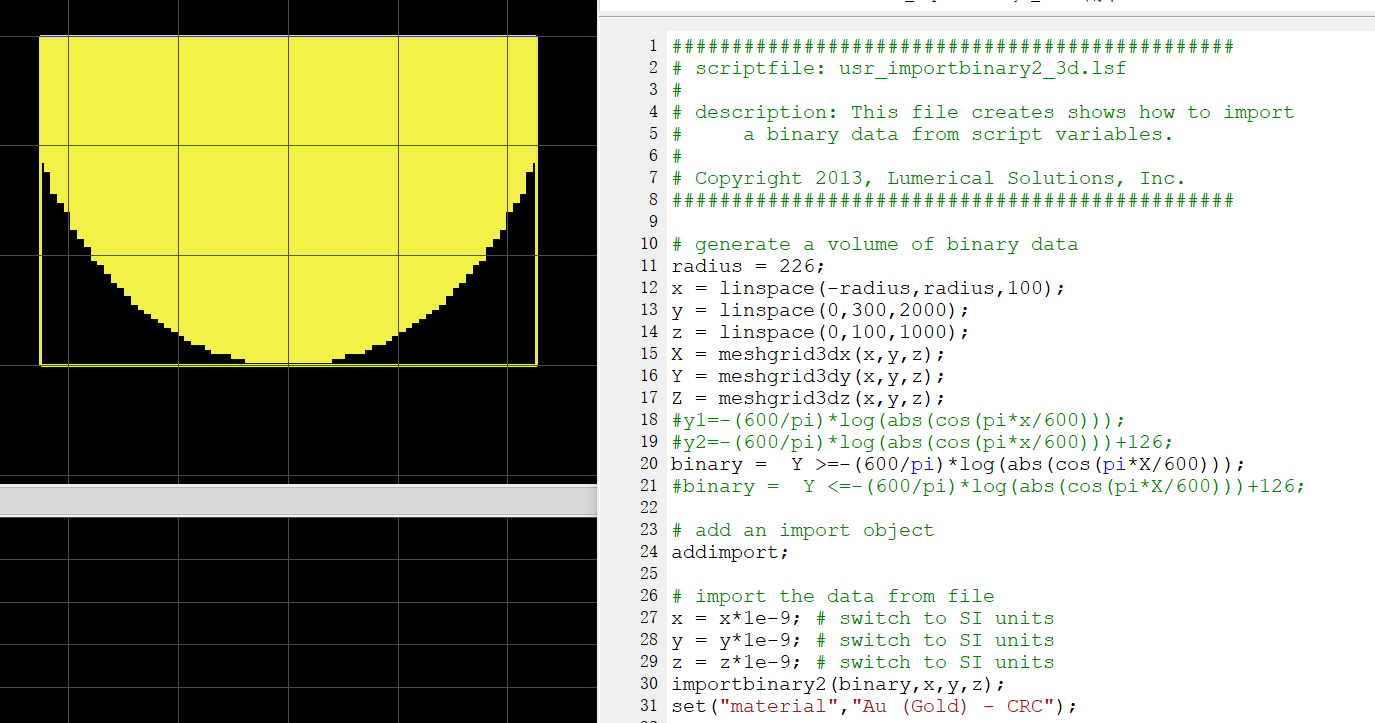

    通过第二中方法，感觉边界不够圆滑，还有就是我不明白如何上下边界同时限制Y的坐标取值范围，如下图，另外我打听到第三种方法，即通过导入GDSII文件来构建模型，请问可以提供一些第三种方法的过程吗？，谢谢。
- February 16, 2023 at 6:08 pm

  Guilin Sun
  Ansys Employee

  第一种方法：最下面的Custom用所需要的材料，而第二个Custom用金材料可以。你可以用Index监视器检查一下。
  第二种方法：正常的，你用Index监视器看基本上都是这样，因为FDTD是离散的。2000点应该比网格点多，已经不错了。
  GDS也可以。

  当然第一种方法看起来更好，更精确些，Conformal技术会更好。
  - February 17, 2023 at 3:24 am

    gaoshanhu1997
    Subscriber

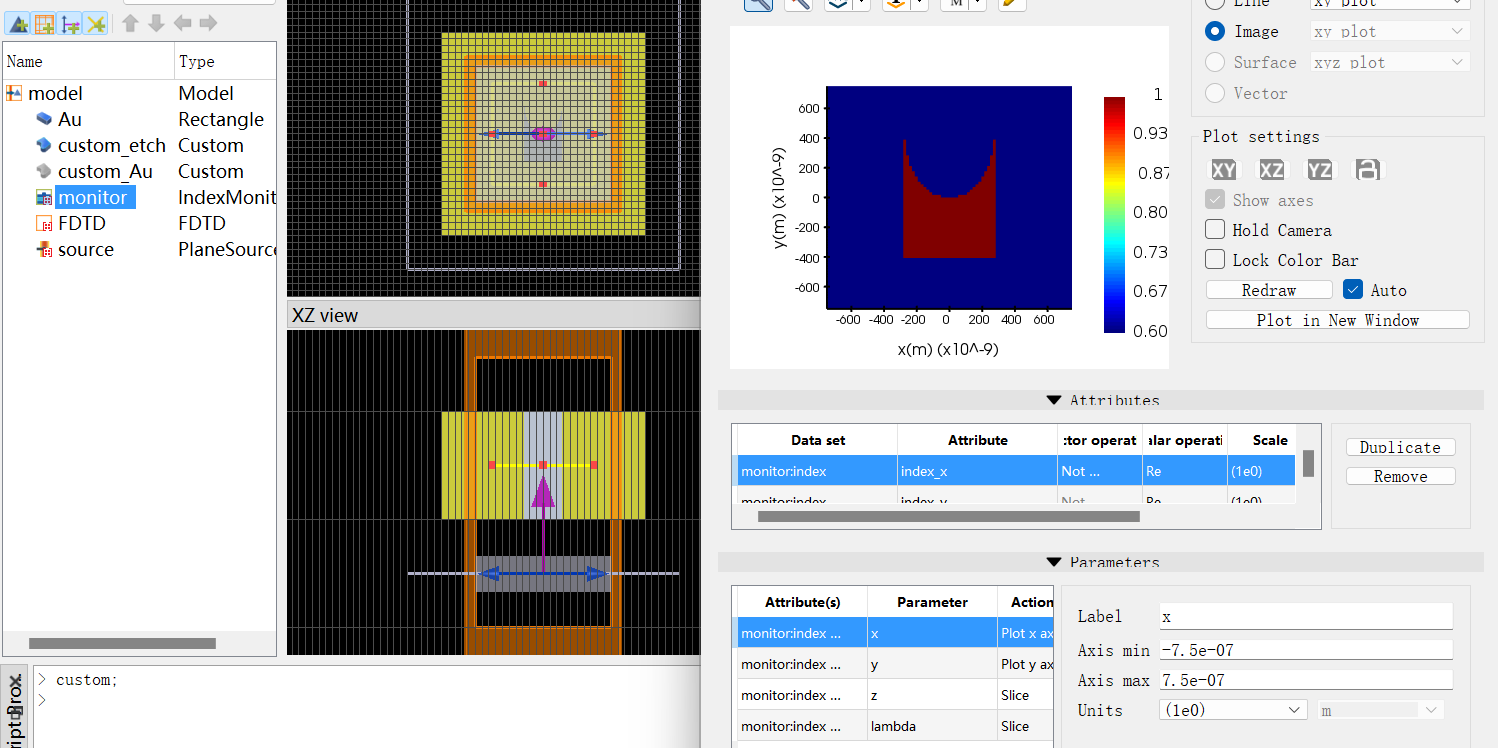

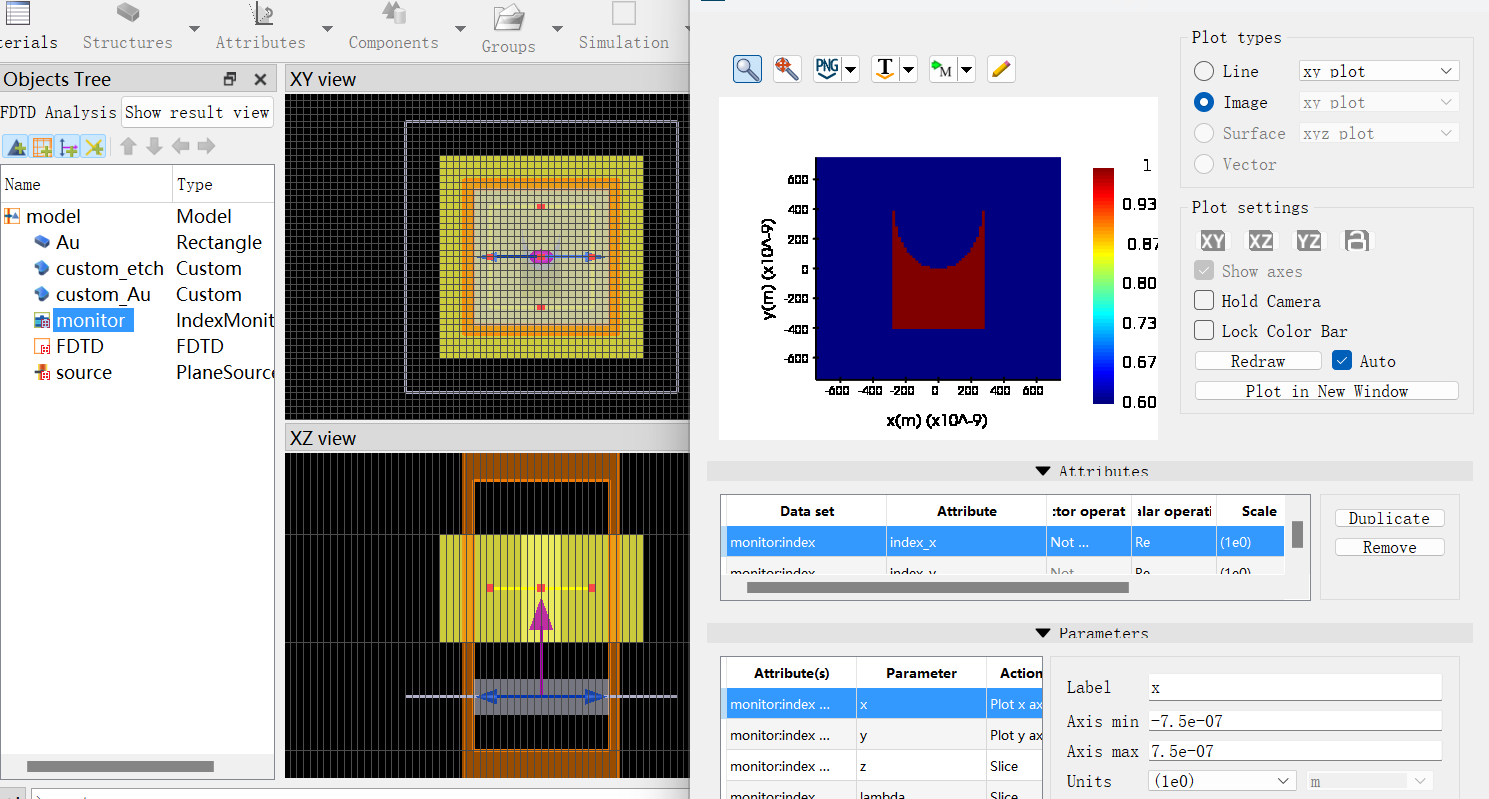

    您好，我根据你的提示，目的金层刻蚀悬链孔。第一个custom我选取了etch,第二个custom我选取了Au,通过折射率监视器我看到两个custom情况和单独第一个custom折射率一样，即第二个custom好像无效。如下图
  - February 17, 2023 at 5:53 am

    gaoshanhu1997
    Subscriber

    还有我想请问一下如何通过GDS怎么建模，谢谢。
- February 17, 2023 at 4:43 pm

  Guilin Sun
  Ansys Employee

  你需要改Mesh Order。把金属改为3，第一个custom不要选取etch,而应该先空气折射率1，Mesh Order2,第二个custom选取了Au, Mesh Order 1。再通过折射率监视器看看。参见
  Ansys Insight: Lumerical 不用布尔运算如何设置嵌套结构（mesh order）

  GDS你需要在SolideWorks画出这个形状，然后输入，材料Mesh Order 1，折射率1。
  - February 18, 2023 at 5:52 am

    gaoshanhu1997
    Subscriber

    十分感谢！
