안녕하세요. lumerical charge solver에서 electric field monitor를 이용하여 3D 전기장 시뮬레이션을 했습니다.

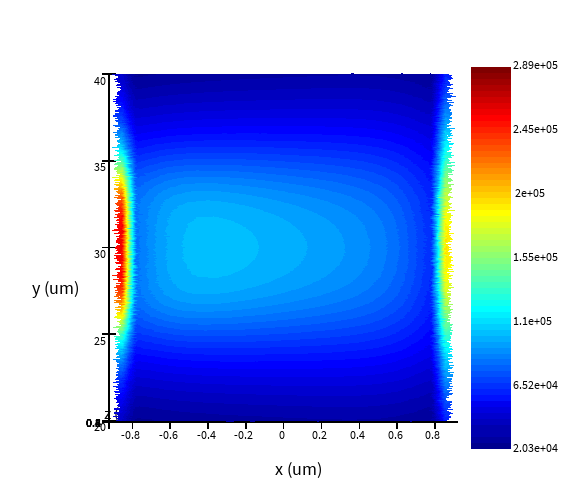

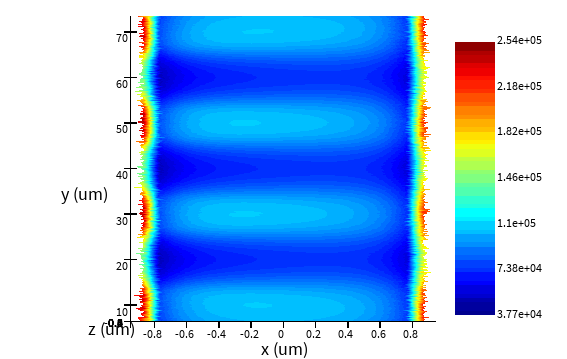

보시는 그림과 같이 같은 매질안에서 sharp한 spike(뾰족뾰족하게 나오는 부분)를 띄고있습니다.

mesh 크기도 줄여보고, auto refinement setting도 조절해보고, boundary region의 크기 및 triangle quality역시 조절해봤으나 여전히 문제가 발생하여 도움을 요청드립니다.

감사합니다.

[Dong Sub Shin]

안녕하세요,

위의 문제를 확인하기 위하여 시뮬레이션 파일 및 작성하신 코드에 대한 검토가 필요하지만 파일 공유가 불가 하여 Traveling Wave Mach-Zehnder Modulator – Ansys Optics 의 예제를 통해서 결과를 보여드리고자 합니다. 최종적으로 아래 알려드릴 코드를 참고 부탁 드립니다.

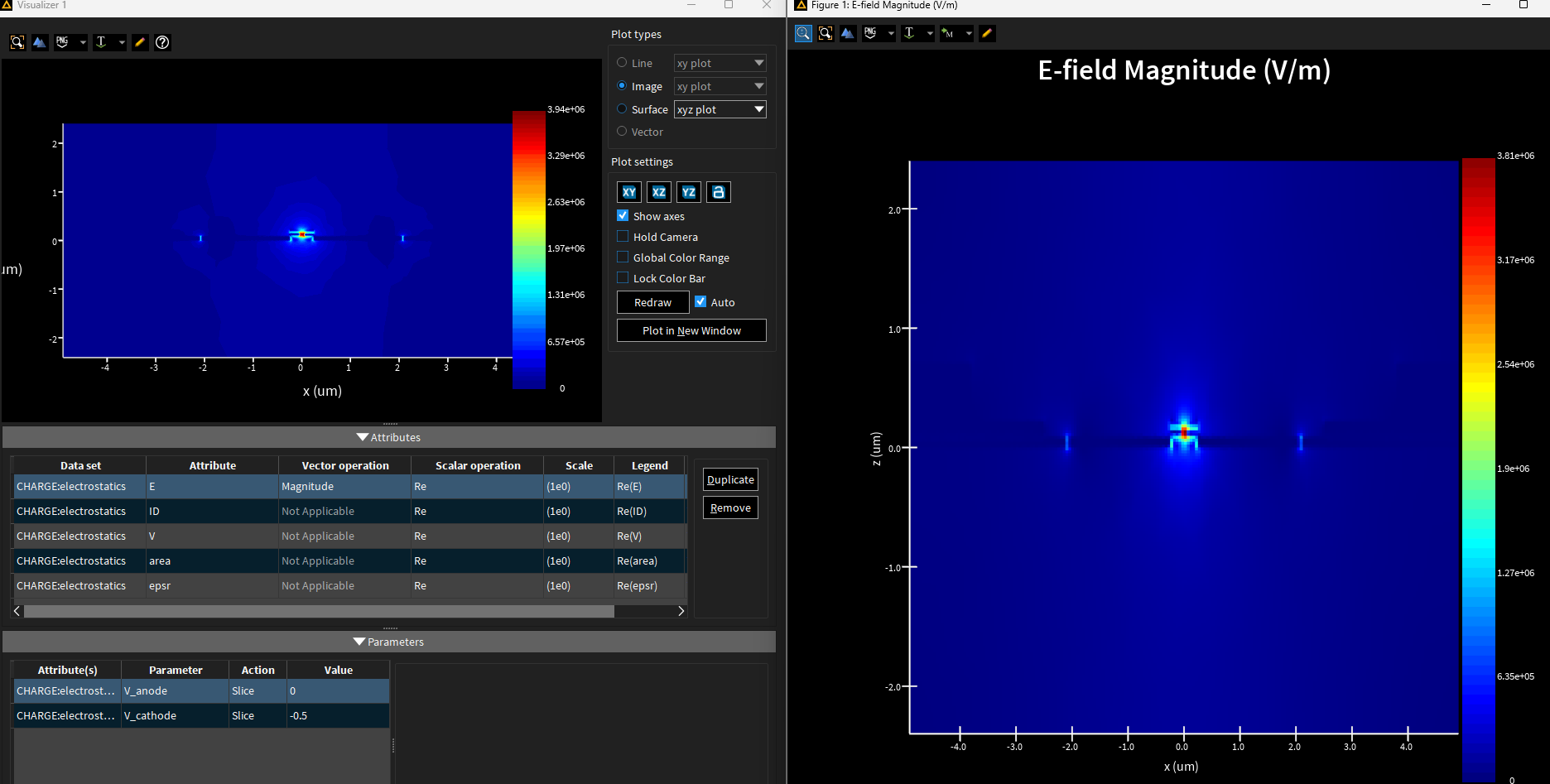

먼저 결과를 보여드리면 E의 원본 데이터(왼쪽)가 원하시느 것 처럼 x,z 좌표에 대해서 결과가 나온것을 확인 하실 수 있습니다.

예제의 압축 파일을 풀어보시면 tw_modulator_DEVICE.ldev라는 파일을 확인 하실수 있고 먼저 시뮬레이션이 완료가 되어 프로젝트 파일안에 결과가 있어야 합니다.

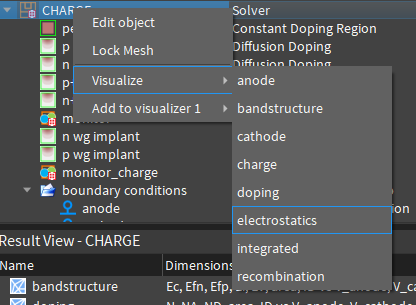

위 그림의 왼쪽 결과의 경우 아래 트리를 이용해서 확인을 하실 수 있습니다.

위의 데이터를 원하시는 직교 좌표에 대한 결과를 얻기 위하여 아래 script가 사용이 되었습니다.

# 데이터 추출

data = getresult('CHARGE','electrostatics');

E_ori = data.E;

E = pinch(pinch(E_ori,3,1));



# 좌표 데이터 추출

vtx_x = data.x;

vtx_y = data.y;

vtx_z = data.z;



# 전기장 벡터 성분 추출

Ex = E(:,1);

Ey = E(:,2);

Ez = E(:,3);



# 전기장 크기 계산

E_magnitude = sqrt(Ex^2 + Ey^2 + Ez^2);



# 데이터 차원 확인

?"vtx_x size: " + num2str(length(vtx_x));

?"vtx_z size: " + num2str(length(vtx_z));

?"E_magnitude size: " + num2str(length(E_magnitude));



# 삼각 메쉬를 직교 그리드로 보간

tri = data.elements;

vtx = [vtx_x, vtx_z];



# 직교 그리드 생성

nx = 200; # x 방향 포인트 수

nz = 200; # z 방향 포인트 수

x = linspace(min(vtx_x), max(vtx_x), nx);

z = linspace(min(vtx_z), max(vtx_z), nz);



# 삼각 메쉬에서 직교 그리드로 보간

E_mag_grid = interptri(tri, vtx, E_magnitude, x, z);



# 시각화

image(x*1e6, z*1e6, E_mag_grid, "x (um)", "z (um)", "E-field Magnitude (V/m)");

감사합니다.
