modeling error
-
-
M3 레이어의 신호는 계속 OPEN 상태로 분석됩니다. 왜 m3 레이어만 분석되지 않는지 모르겠습니다.

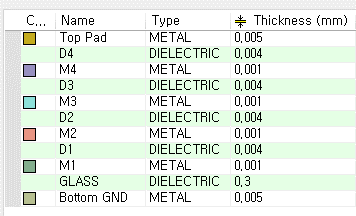

M3 아래의 M2 레이어 신호는 분석 가능하므로 비아 문제는 아닙니다. (모든 레이어에 블라인드 비아를 사용했습니다.) Altium Designer에서 ANSI edb 파일로 siwave에 가져왔습니다.
그런데 m3 레이어의 신호만 분석되지 않고 다른 레이어는 모두 분석됩니다.
이유를 알고 싶습니다.
감사합니다.
-
안녕하세요? ANSYS Korea 김윤호입니다.
Altium 에서 가져온 EDB가 잘 못 만들어져 있을 가능성이 큽니다.
형상이 맞더라도 EDB 내부 문법이나 정보에 오류가 있어서 M3 layer가 conductor로 해석되지 않는 것 같습니다.
Altium에서 ODB++나 ANF로 만들어서 import 해 보거나 SIwave에서 Export 메뉴에서 ANF 또는 EDB로 내보냈다가 다시 import하면 해결되는 경우도 있습니다.
Validation check나 Sanitize도 한번 해보시고 계속 문제가 있으면 EDB나 SIwave파일을 보내주시면 확인해 보도록 하겠습니다.
감사합니다.
Yoonho Kim / Senior Manager, Electrical Application Engineering / 상무
E-mail / yoonho.kim@ansys.com
Phone / +82-2-6009-0515
Mobile / +82-10-7764-9099
