  3. FDTD_微环由耦合系数确定gap

FDTD_微环由耦合系数确定gap

TAGGED: ,

    • March 18, 2024 at 2:41 am
      1009704413
      Subscriber

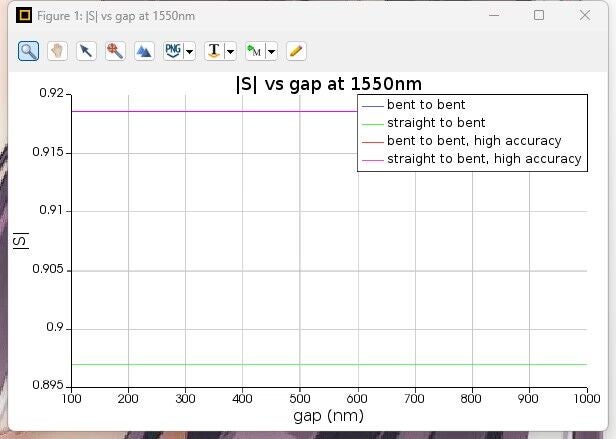

      我的结构是个微环谐振器结构，二阶串联微环。通过matlab确定了环的耦合系数，想通过FDTD由耦合系数确定耦合区域的gap。根据官方案例https://optics.ansys.com/hc/en-us/articles/360051107554-Tunable-CROW-Filter中的程序在step4中修改了波导材料和波导尺寸后，脚本运行结果不对，想请问问题出在哪里？

    • March 18, 2024 at 5:57 pm
      Guilin Sun
      Ansys Employee

      不知道你仿真文件什么样无法给你原因。直观地说，这器件对1550根本没有任何耦合。

      你选择几个Gap看看透射率是否正常？你看的S是哪里的？

      matlab能确定环的耦合系数如果正确就不需要费事仿真了。

      你可能需要分解一下这个仿真设置，可能单个器件是否正常？逐步改变这两个环的间距看看是否有耦合？也许你监测的波长不合适？可能的原因很多，需要逐个排除。



    • March 19, 2024 at 12:55 am
      1009704413
      Subscriber

      好的 感谢 我需要确定两环之间的间距以及直波导与环之间的间距 matlab只能确定耦合系数 所以需要FDTD确定耦合系数与gap的关系；我按照您的建议分析一下，谢谢！
