为什么Interconnect中定向耦合器后RF信号混频的频谱和公式推算不符？

- May 6, 2021 at 9:43 am

  Quentin_Yan
  Subscriber

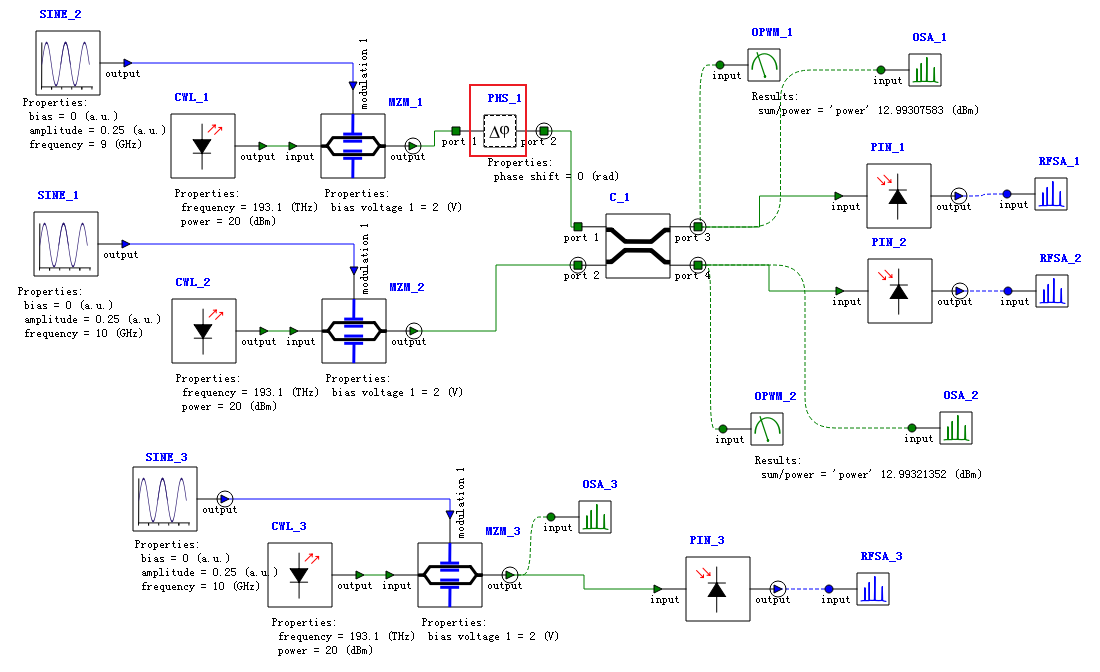

  建了如下图的模型，将单频的RF信号强度调制到光域（设于线性调制的工作点），在定向耦合器（DC）前送入分别调制了两种RF频率的光，DC之后ESA的频谱却不符合公式推导结果：
  根据公式推导，当DC前两束光的相位差在0或pi时，DC的每一个输出端光强都是两路输入光强的叠加，但仿真却并非如此（见最后公式推导）。
  是公式有误吗？DC的传递函数是什么？
- May 7, 2021 at 5:01 pm

  Yi-Hao Chen
  Ansys Employee

  Array 如果你是使用waveguide coupler element，可以參考下面頁面的介紹： https://support.lumerical.com/hc/en-us/articles/360036618733 waveguide coupler之輸出，除了與輸入兩個port之訊號相關，也會受coupler coefficient/length之影響，建議你可以搜尋相關文件確認算式之正確性。
