老师您好：

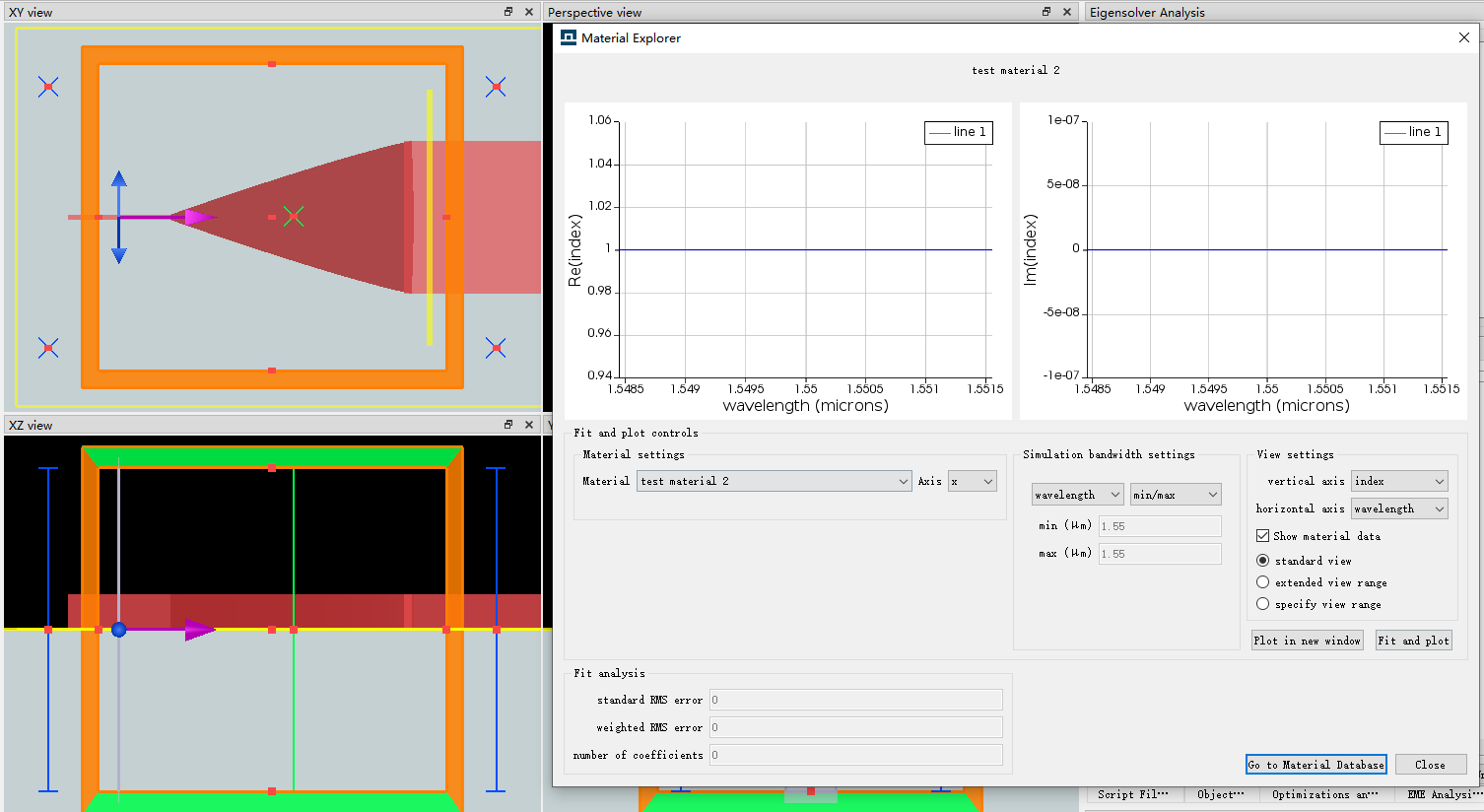

请问在这个案例中，将slab point(绿色点1) 放在灰色区域和红色区域时，蓝色点所得到的effective material index 分别为1.3和1，但是我认为无论绿色点放在哪里都不会对蓝色点处算出来得effective material index 有影响才对，请问这是什么原因呢？

[Guilin Sun]

会改变的，这是此法原理决定的：

绿色点必须位于波导芯，此方法利用该点Z方向的模式计算所有其它点的等效折射率。详细说明参见 Ansys Insight: MODE 初学者：关于varFDTD的工作原理问题

蓝色点所得到的effective material index只是为了让用户大致了解等效折射率的结果，相当于监视器，与仿真结果无关。

[wj1996]

孙老师，感谢您的回复。
1.我没能理解到您之前贴子的意思。但是如果按照“利用该点Z方向的模式计算所有其它点的等效折射率”解释，是能够解释当绿点在芯层的时候，蓝点是1的折射率，因为此时相当于模式在真空中传播。因此折射率是1。但是我仍然有几个疑问：
2.在varFDTD中，再把3D等效于2D的过程中，包层（Z方向上真空-氧化硅）的等效折射率是按照“将仿真区Ｚ方向各点处的等效折射率计算出来”(这句话的意思应该指是不用绿色点处的模式吧)，还是按照“利用该点Z方向的模式计算所有其它点的等效折射率”，如果按照前者，说明包层折射率应该是1.3。如果按照后者，包层折射率是1，等效于硅被真空包围，但是这又不符合三维结构 由于蓝色点并不影响仿真结果，是否能够将test point的数目设置为0呢，为何建议在与绿色点结构不同处，放置蓝色点（test point)

[Guilin Sun]

这句话的意思应该指的是用绿色点处的模式！你看看链接就明白了。
当然不符合三维结构了，这是简化的方法，要不然为什么用等效折射率呢。原则上说，用绿点Z方向模式计算出来的其它地方的等效折射率，可以是任何数值，只是软件设置有这个选项：

才使得小于包层折射率的等效折射率变为最小的空气折射率的。

蓝色点（test point)只是提供信息，你愿意删掉或者增加，均不影响结果。
请把链接的帖子看看，再有问题可以找原文献。需要把原理搞清楚才好使用。

[wj1996]



孙老师：

您好，对于varFDTD的使用，我有了一些新的疑问。

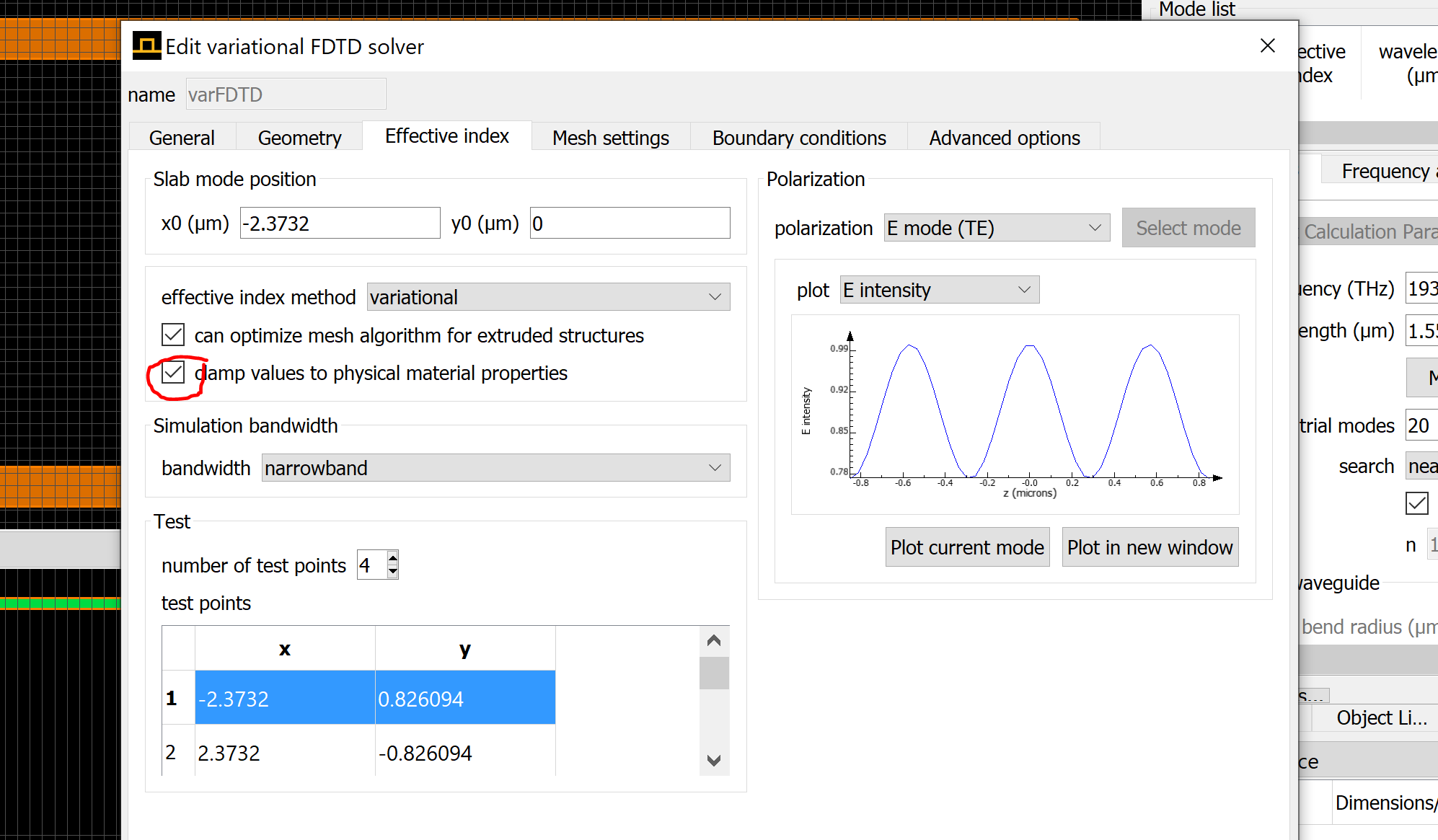

如何判断合适选择“clamp values to physical material properties”呢？比如当上包层是空气时，应当选择该选项？

期待您的回复，谢谢
