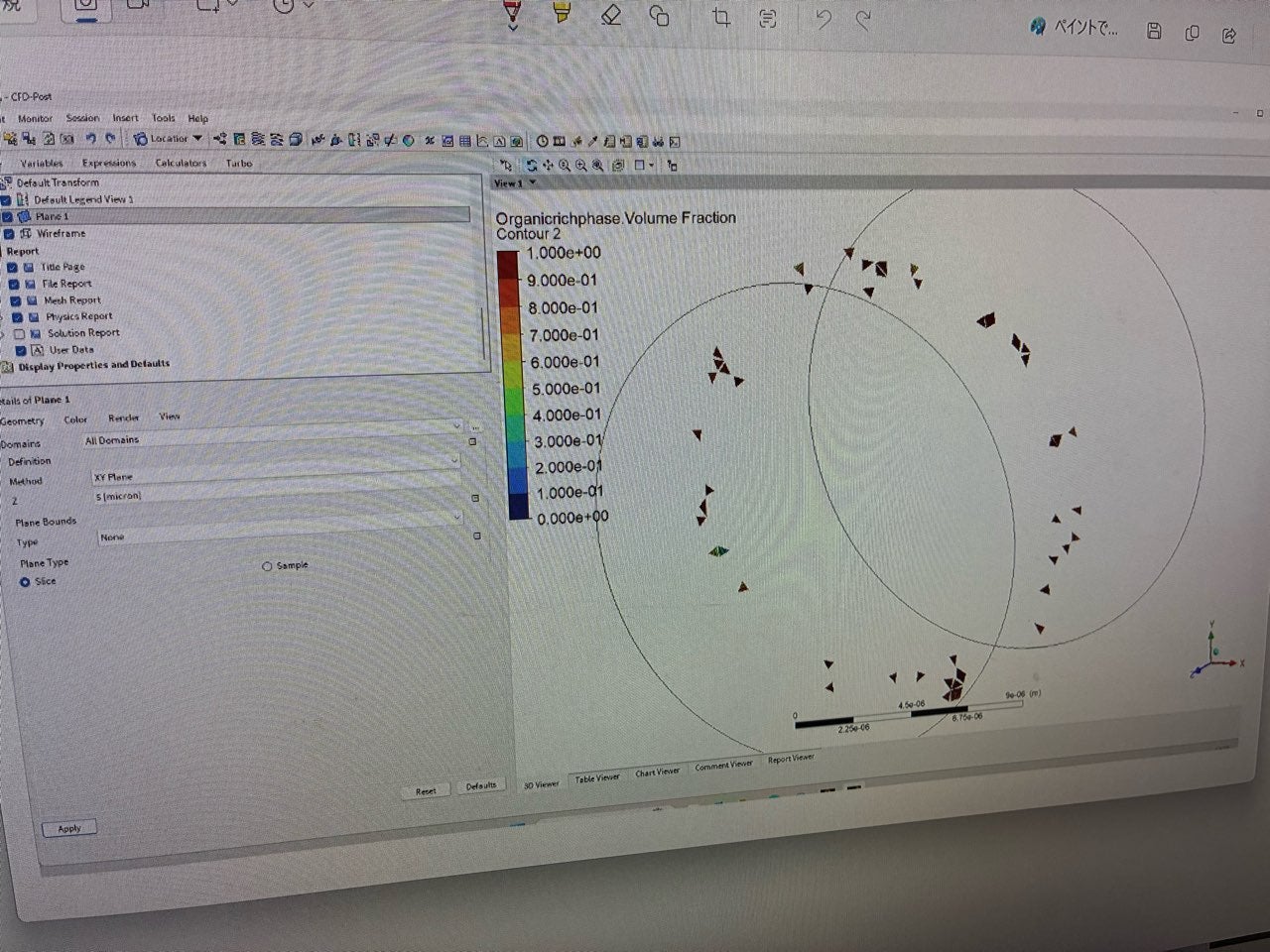

解析結果を表示したところ、表示がおかしくなります。原因は何でしょうか？1枚目の写真がエラーの解析結果で、2枚目がメッシュになります

[Takeshi Okada]

添付いただいたCFD-Postの画像を拝見すると、境界端面にplaneを作成しているようですが、この作業により部分的に解析領域外に平面が形成されて、コンター表示ができていないように見受けられます。

Lcation選択でinlet, outletなどの境界面を選択して描画することで症状が改善するかご確認いただけますでしょうか？

[ktsukago]

ご返信ありがとうございます。Location 設定でinlet、outlet、wallを設定した場合、適切に結果が表示されます。しかし、円管内部の断面を見たいため、planeを使用した場合のみ解析結果が一部しか表示されません。解決策等お分かりでしたら、ご教授いただければ幸いです。

[Takeshi Okada]

お返事をいただきありがとうございます。内部断面を見たいというご希望ですと、Planeの位置を円管軸方向に移動させることで描画ができませんでしょうか？また、念のため解析結果で得られてる値に問題が生じていないか、別段面での値の確認も解決策を見つけるうえで有効かと存じますので、ご検討いただけますと幸いです。

[ktsukago]

こちらがplaneの位置を円管軸方向に移動させた結果になります。planeの向きを変えても似たような結果になり、ごく一部のみメッシュが描写されるのみです。

[Takeshi Okada]

ご確認ありがとうございます。1つ確認となり恐縮ですが、アウトラインツリー状にあるPlaneを表示すると、正常に断面を表示することはできますでしょうか？この時点で表示に問題が生じている場合、正しくPlaneの作成ができていないことが原因と考えられます。Details of Plane-# のジオメトリタブでPlane BoundsがNone、Plane TypeがSliceとなっているかをご確認いただけますと幸いです。
