Maxwell中分析永磁同步电机模型时,需要设置初始位置角,以使空载反电动势波形的相位符合一定的惯例,例如A相反电势为正弦函数形式,0时刻正向过0。

首先,将运动设置中的初始位置角参数输入为0度,将电流源激励输入为0,进行永磁电机的开路仿真。仿真计算完成之后,

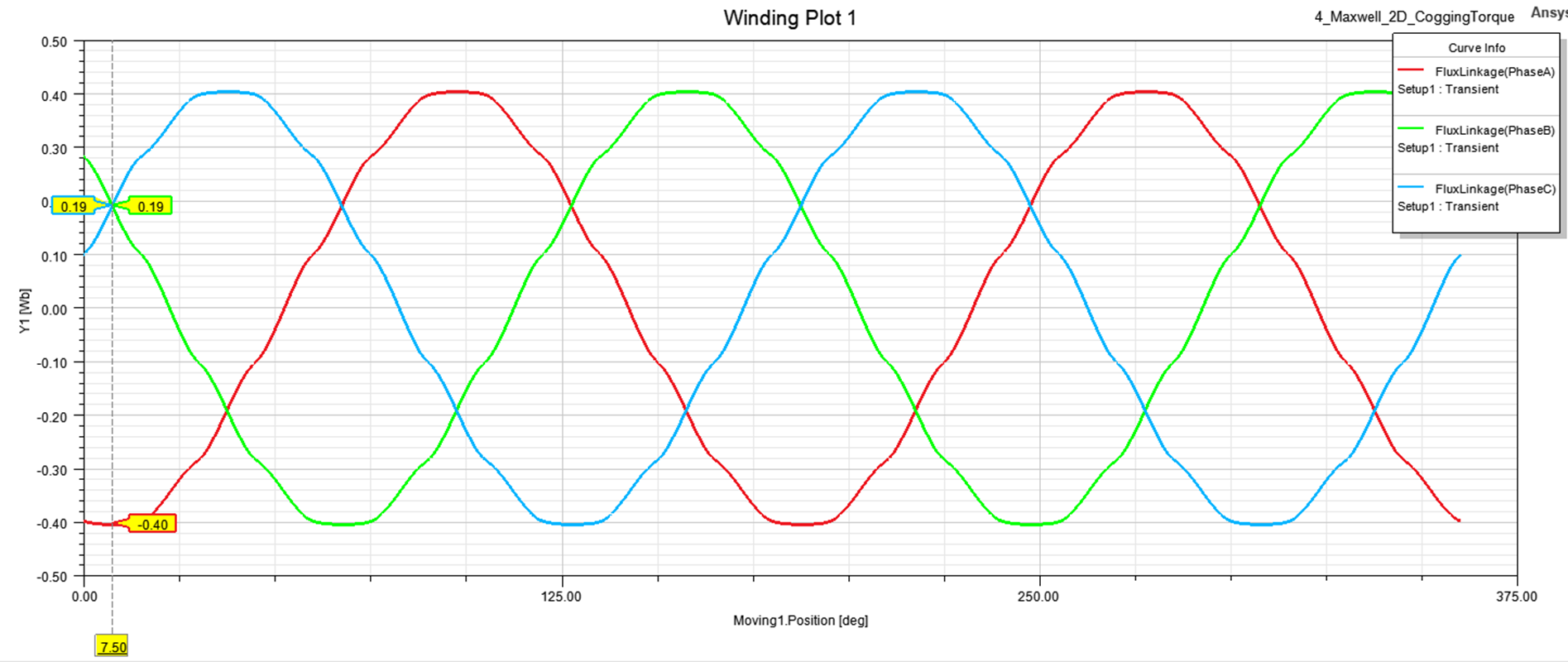

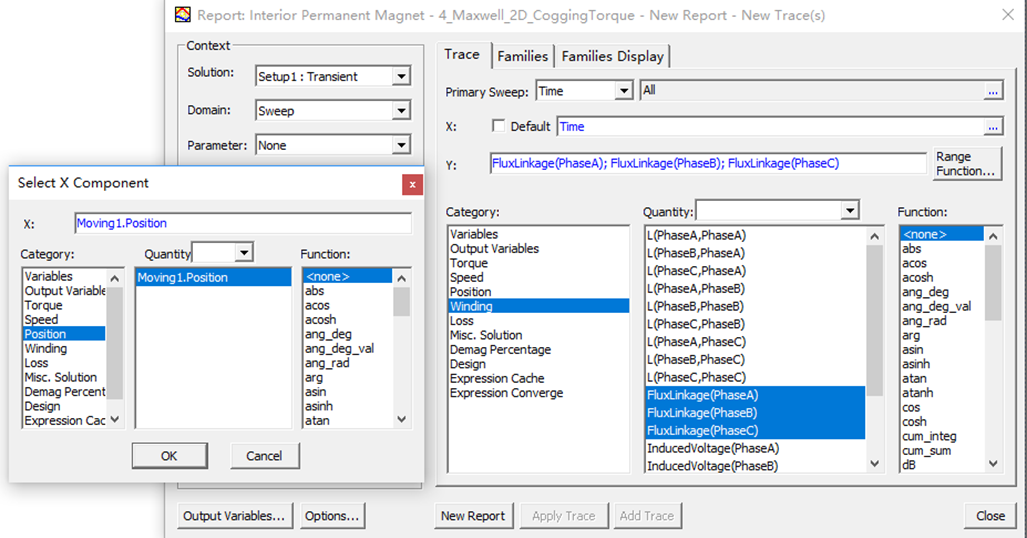

X轴设为PositionY轴设为Flux Linkage,然后点击New Report,或者将X轴设为PositionY轴设为Induced Voltage,然后点击New Report
 然后重新调整初始位置角度。
