Reply To: 不同高度透镜的E场强随波长变化的曲线图。如何绘制？

[GuanYo Dong]

你好

如果我們要抓聚焦的位置,不同波長位置不同,每個頻譜要個別分析,得用腳本
可以在Lumeircal中用farfieldexact3d-方法1
或是如果您有zemax並且比較不想要使用腳本,可以在monitor上右鍵選擇輸出ZBF,它會讓你選波長,一次只能選輸出一個波長,在Zemax中導入這個ZBF他會是一個光源包含後續會聚焦,可以用一個面來找這個最小的成像點,比如靠優化面跟光源距離讓軟件自動找,缺定就是頻譜多要操作好多次,但是看大概區是這是個不錯的手法...以下介紹方法1

方法1:把monitor的數據抓到腳本空間
用farfieldexact3d函數,並且搭配for loop掃描頻譜,幫我們找到不同頻譜最聚焦的位置
farfieldexact3d - Script command – Ansys Optics  (函數說明)

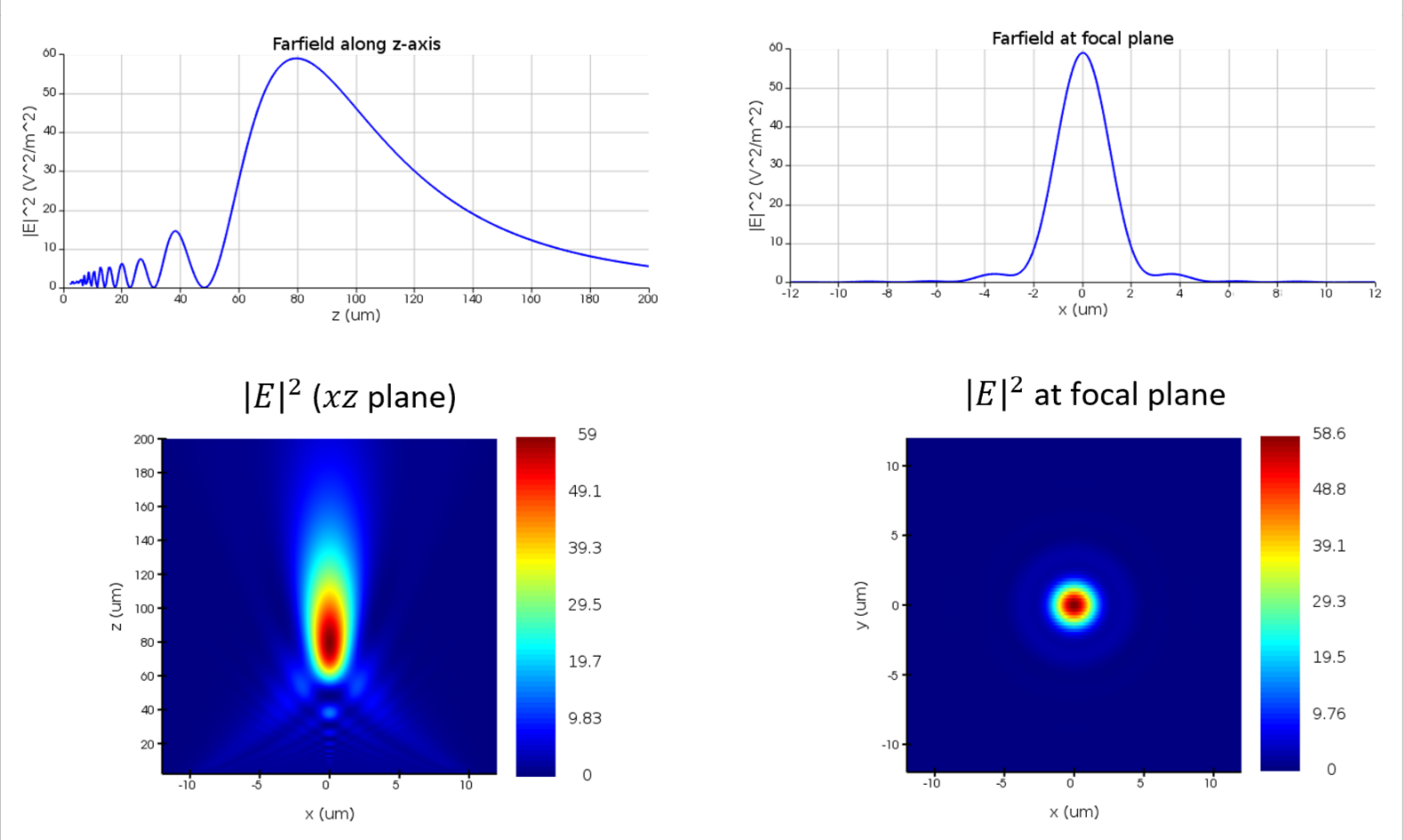

那找法可以參考metalens案例,左圖先對光線傳播方向(案例是往Z傳播)找到能量最高的距離,再對那個距離下的截面分析能量密度(右圖)

莎益博 董冠佑
